Рабочее место электронщика, радиомонтажника: особенности, оснащение

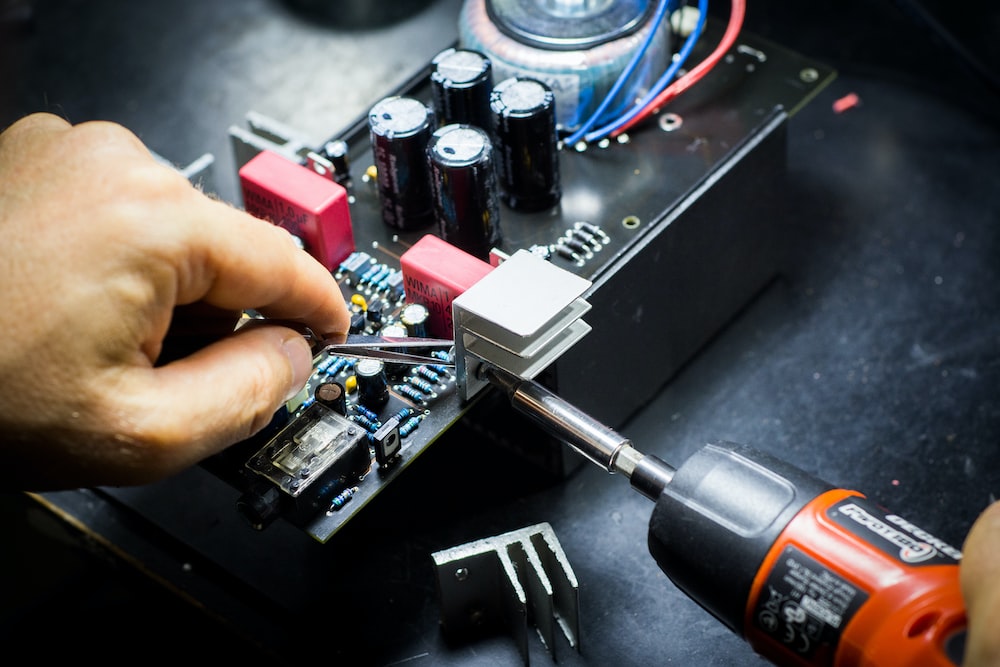

Работа с радиоэлектроникой требует не только высокого уровня подготовки сотрудника и наличия специализированного инструмента, но и определенного внимания к организации рабочего пространства. Чтобы специалист мог эффективно и предельно безопасно выполнять свои задачи в течение всего рабочего дня, рабочее место радиомонтажника должно быть оснащено в соответствии с особенностями выполняемых технологических операций и требованиям к безопасности. Добиться этого можно с помощью специализированной мебели.

Устройство рабочего места радиомонтажника

Вид и оснащение стола для специалиста напрямую зависит от объемов производства:

• На крупносерийных производствах монтаж осуществляется в потоке, на общем монтажно-сборочном конвейере, поэтому для организации рабочего места не требуется отдельный стол. Оно состоит из стула, ящика для отходов производства, набора инструмента и тары с радиокомпонентами. Обычно компоненты располагаются слева, тумба с инструментом – справа.
• Мелкосерийные производства не оснащаются конвейером, поэтому рабочее место электронщика строится на базе специального стола. Его ключевое отличие – жаропрочное покрытие столешницы и заземление для предотвращения повреждения электронных элементов статическим электричеством. Заземление может быть реализовано с помощью отдельного узла заземления или вилки заземления, устанавливающейся в любую розетку с заземлением. В случае работы со сложной электроникой (микросхемами, SMD-компонентами) оптимально использовать так называемую ESD-мебель – столы, изначально разработанные для борьбы с накоплением статики.

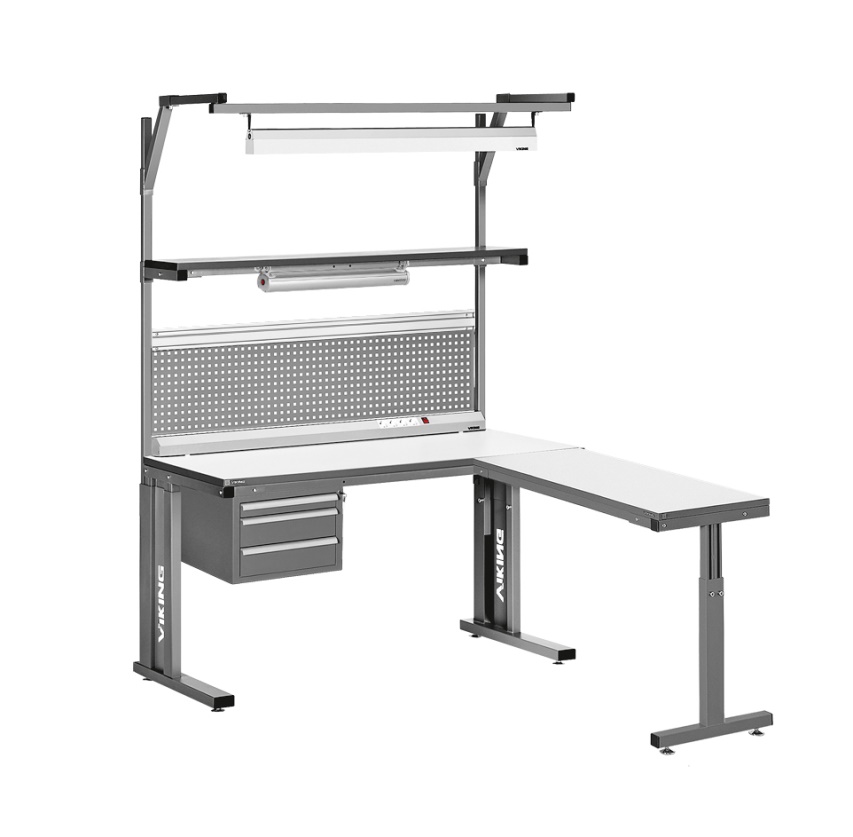

• На опытном производстве рабочее место радиомонтажника строится на базе жесткого, массивного стола-верстака, поскольку производство опытных образцов электроники зачастую предполагает не только тонкую работу с электронными компонентами, но и использование слесарного инструмента, например, для обработки плат или корпусов. Стол собирается на жестком сварном или сборном каркасе и дооснащается стандартными, унифицированными узлами, в том числе, подвесной или напольной тумбой с ящиками и подставкой или креплением для чертежей и другой документации.

Также в двух последних случаях на стол может монтироваться универсальная перфопанель, которая поможет организовать хранение компонентов и инструмента и размещение документации.

Что должно быть на рабочем месте радиомонтажника

На мелкосерийных производствах

При оснащении рабочих столов радиомонтажников и электронщиков придерживаются следующей стандартной схемы: в левой части стола располагается кассетница с радиодеталями, справа – подставка с инструментом. Рядом со столом устанавливается ящик для отходов. Базовый набор инструмента включает: паяльник или паяльную станцию с регулировкой температуры, обжигалку для снятия изоляции, оловоотсос. Также обязательная часть оснащения – лампы, освещающие рабочую область и электрическая панель с розетками для подключения электроинструмента (паяльника, измерительных приборов). Блок розеток может размещаться в правой или левой части стола – соответственно, под правую или левую рабочую руку сотрудника, тем самым обеспечивая большую безопасность при работе с электроприборами.

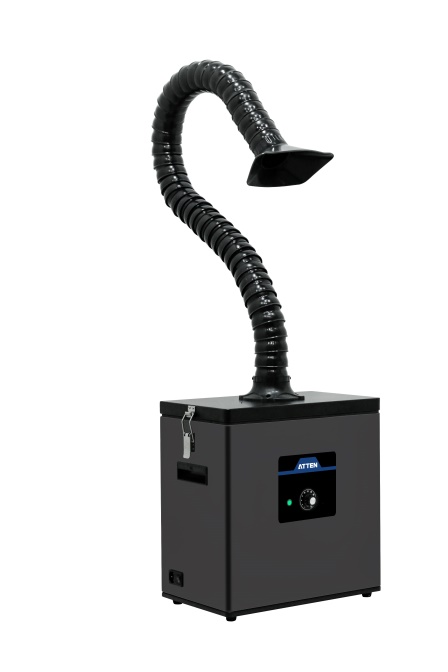

За безопасность во время пайки дополнительно отвечает дымоуловитель, который устраняет и нейтрализует продукты сгорания, образующиеся во время плавления канифоли и припоя. Для этого он оснащается трехэтапной системой фильтрации:

• Предварительный фильтр грубой очистки задерживает пыль и крупные частицы, предотвращая засорение последующих фильтров.
• HEPA-фильтр задерживает частицы дыма, осуществляя практически 99% очистку воздуха.
• Химический фильтр (GAS-фильтр) завершает очистку.

В большинстве случаев система фильтрации устроена таким образом, что обработанный воздух возвращается в помещение, то есть прокладывать дополнительных труб и подключать дымоуловитель к общей системе вентиляции не требуется.

На опытных производствах

Помимо стандартного комплекта оборудования для монтажа электронных компонентов предусматривает хранение и использование других инструментов. В частности, на столе могут размещаться подставки с монтажными клеями, флюсами и припоем, коробки с термоизоляцией гетинаксовыми шайбами и прокладками. Дополнительный инструмент размещаются в ящиках тумбы по группам.

• Измерительный: линейки, штангенциркуль, микрометр, тестер и так далее.
• Монтажный: ножи, бокорезы, кусачки, пинцет, отвертки, плоскогубцы и прочее.
• Слесарно-сборочный: пассатижи, тонкогубцы или круглогубцы, молотки, напильники и надфили.

Отдельный ящик отводится под техническую документацию, электрические и монтажные схемы.

Дополнительное оснащение

При необходимости рабочее место электронщика-радиомонтажника может быть оснащено дополнительными элементами. Например, промышленная мебель VIKING имеет модульную конструкцию, что позволяет оптимизировать ее не только под формат производства, но и под конкретные технологические задачи. Среди узлов и приборов, дополняющих стандартное устройство рабочего стола радиомонтажника можно выделить:

• Антистатический настольный коврик – обеспечивает быстрое стекание электростатического заряда и, за счет многослойной структуры, дополнительную защиту столешницы от повреждений высокими температурами и химическими соединениями.
• Светильники с линзой – служит дополнительным источником света и необходим для более комфортной работы с мелкими деталями.
• Дополнительные полки для оборудования.
• Полки с регулировкой угла наклона – удобны при наблюдении за показаниями измерительных приборов.
• Компоненты электромонтажной панели: выключатель питания, автоматы безопасности, УЗО, телефонная розетка.
• Светильник под верхнюю полку.
• Рельсы для ячеек для хранения электронных компонентов.
• Средняя стойка для размещения «половинных» модулей (рельсов, перфопанелей).
• Инструментальная планка для подвешивания часто используемого инструмента. Она, в свою очередь, может быть оснащена возвратным механизмом подвеса, крепежом для схем и чертежей, а также дополнительными светильниками.
• Угловой стол – дает дополнительное пространство для работы и установки редко используемых приборов и оборудования.
• Подвесные тумбы для принадлежностей.

Важные требования

Вместо заключения обратим внимание еще на 4 ключевые требования к рабочему месту радиомонтажника:

• Комбинированный уровень освещения (общего и местного) в рабочей зоне должен составлять не менее 300-400 люкс. Местное освещение может быть реализовано как в виде одной или нескольких статично закрепленных ламп, так и в формате светильника на гибкой или сегментной ножке.
• Пол под ногами радиомонтажника должен быть сухим и изолированным от металлических частей. Для этого можно использовать подставку для ног и антистатический напольный коврик. В идеальных условиях для работы с электроникой в помещении должна быть организована антистатическая зона, а сотрудник должен работать в антистатической форме.
• Безопасность на рабочем месте напрямую связана с рациональным расположением инструментов и запчастей, кроме того, оно способствует повышению продуктивности из-за сокращения ненужных движений и снижения утомляемости.
• Для оснащения рабочего помещения не рекомендуется использовать обычную офисную мебель. У нее ниже износостойкость, отсутствует антистатическая защита и возможность установки дополнительных модулей. Кроме того, рекомендуемая высота промышленного стола для радиомонтажника чуть больше, чем высота обычного офисного стола – 900-1000 мм против 800-850. Это необходимо для большего комфорта и меньшей утомляемости при работе с мелкими деталями.
