Шкафы сухого хранения: назначение, применение, виды

Правильное и продуктивное функционирование лабораторий очень сильно зависит от их технического оснащения. Причем это относится не только к рабочим местам лаборантов, но и к организации системы хранения инструмента, оборудования, образцов и электронных компонентов. Для них, в частности, используются шкафы сухого хранения.

Применение

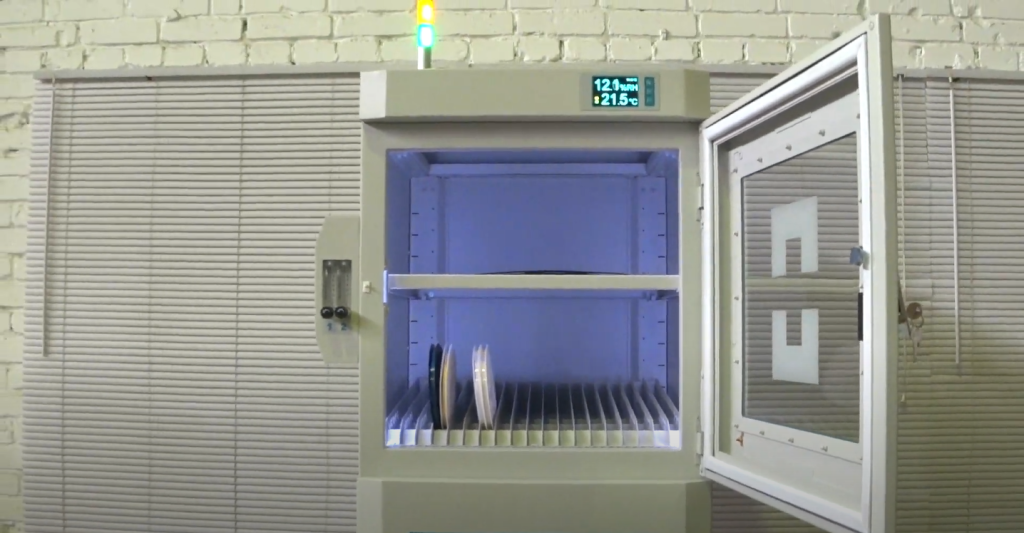

Шкафы сухого хранения – это специализированная лабораторная мебель, которая обеспечивает оптимальные условия для хранения материалов, компонентов, заготовок и изделий, чувствительных к уровню влажности окружающей среды, в соответствии с требованиями российских или международных стандартов и технических условий. Типовые значения влажности в камере – от 1 до 50±2%. Вторая функция шкафа – защита содержимого от внешних воздействий, таких как водяные брызги и пыль. Поэтому мебель всегда имеет высокий класс защиты – на уровне IP55.

На производствах и в лабораториях в шкафах сухого хранения хранятся:

• сложные оптические приборы и сменные объективы,
• электронные компоненты – микросхемы и заготовки для них, печатные платы и прочее,
• химические элементы,
• особо чистые вещества (реактивы),
• фоточувствительные элементы, в том числе матрицы для фототехники,
• материалы, заготовки и изделия, склонные к окислению и появлению ржавчины,
• кристаллические пластины и электроды,
• реагенты, тестовые полоски,
• высокоточные изделия из керамики,
• прецизионное измерительное оборудование,
• фильтровальная бумага,
• фармацевтические препараты и так далее.

Поскольку перечень хранимого оборудования и материалов достаточно обширен, применение шкафов сухого хранения актуально для различных отраслей:

• электронной промышленности,
• химической,
• пищевой,
• фармацевтики,
• машиностроения,
• биологии и генетики,
• биоинженерии.

Их также активно используют в НИИ, метрологических лабораториях, архивах и музеях, где перепады влажности могут повредить ценные экспонаты.

Оснащение шкафов сухого хранения и принцип действия

Типовой шкаф состоит из двух частей:

1. Корпуса (каркаса). В большинстве случаев он выполнен из стали с окрашиванием антистатической краской для предотвращения повреждения хранимых электронных компонентов статическим электричеством. Также стальной корпус обеспечивает прочность, стабильность и износостойкость конструкции.

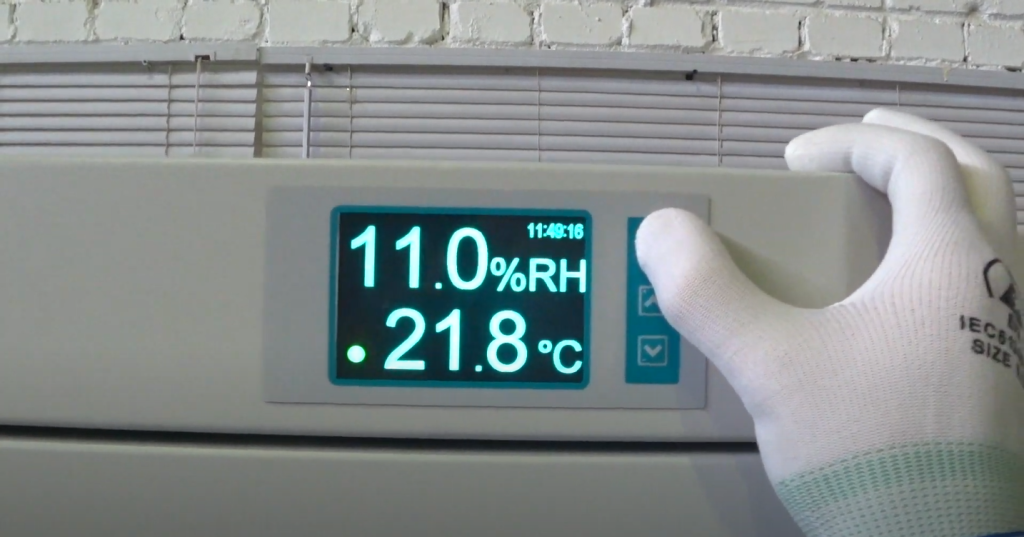

2. Электронной части. Она состоит из осушителя, датчика температуры и влажности, процессора, обрабатывающего показания с него, панели управления и системы оповещения. Панель управления может быть разной – от простой кнопочной со световой индикацией до полноценного цветного экрана, отображающего ключевые параметры внутренней среды. Также отдельные модели оснащены стандартным портом для подключения к компьютеру для получения данных с датчиков и управления устройством. Отдельная система оповещения может срабатывать при нарушении условий хранения или, к примеру, при долгом открытии дверцы, которое приводит к повышению влажности внутри шкафа.

Дополнительно шкаф может оснащаться колесиками для удобного перемещения содержимого по рабочим местам. И здесь стальная конструкция также выступает гарантом безопасности и надежности.

Какой шкаф сухого хранения лучше?

В качестве заключения расскажем о том, как выбрать шкафы для сухого хранения и на какие параметры и особенности стоит обратить внимание в первую очередь.

• Как и другая промышленная мебель, шкафы должны быть произведены в соответствии с действующим стандартами. Например, шкафы сухого хранения VIKING произведены в соответствии с международными стандартами IPC/ JEDEC J-STD 033С, IPC/JEDEC J-STD-020C и EIA/IPC/JEDEC J-STD-075.
• Для хранения электронных компонентов важно, чтобы они имели антистатическое (ESD) исполнение. Например, соответствовали требованиям IEC 61340-5-1.
• Время входа в рабочий режим показывает, за какой промежуток после первичного включения оборудование понизит относительную влажность воздуха (RH) внутри камеры до допустимых значений.
• Скорость восстановления относительной влажности воздуха показывает, насколько быстро шкаф способен создать оптимальные внутренние условия. Чем она выше (или чем меньше время восстановления), тем лучше.
• Точность поддержания уровня влажности.
• Система управления и индикации. Обеспечит комфорт использования и сохранность содержимого.
• Количество секций (дверей). Существуют модели с 1-6 секциями. Их число зависит от объемов хранения и доступного свободного пространства в лаборатории.
• Возможность установки полок в секциях добавляет полезного объема и делает хранение более эффективным. Полки также могут быть оснащены механизмом скольжения.
• Максимальная нагрузка на полки – зависит от вида и объемов хранимых изделий и материалов.

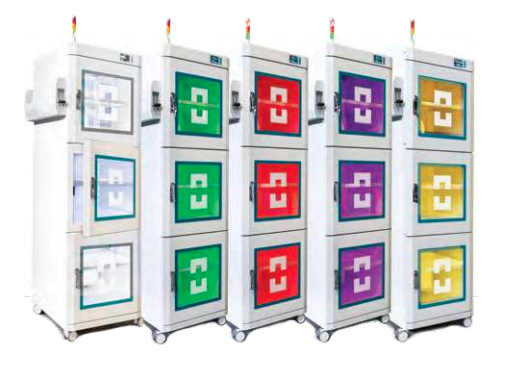

• Функциональная подсветка. Подсветит полки при открытии двери и послужит визуальным индикатором правильности работы или превышения допустимых значений внутри камеры.

Некоторые модели позволяют устанавливать дополнительное оснащение:

• делители полок,
• шарнирные опоры вместо колес с возможностью регулировки высоты для большей устойчивости,
• системы хранения катушек,
• модуль азота с ручным или автоматическим управлением,
• датчик температуры и влажности с цветовым индикатором.

Также можно выбрать цвет корпуса, чтобы он соответствовал общему стилю лаборатории, если в этом есть необходимость.
